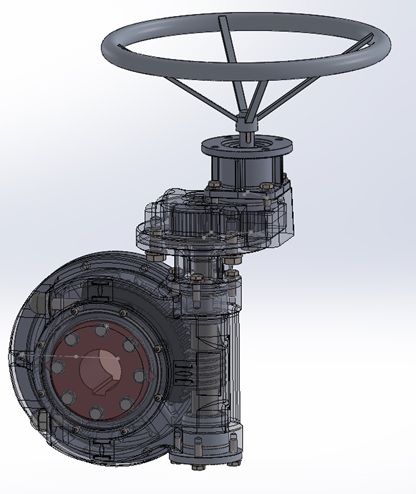

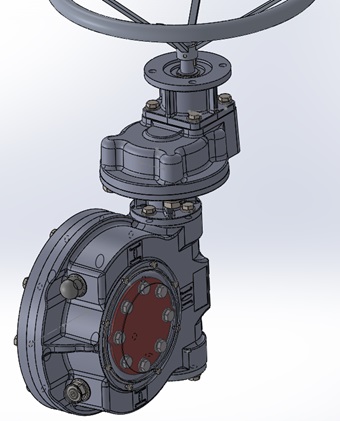

Dişli Kutusu Nedir ? Ne işe yarar ?
Faf Dişli kutuları Vana tahrik milini çevirmek için gerek duyulan momentin , oranlı dişliler vasıtasıyla azaltılması için kullanılır.
Kendinden kilitlenebilmesi, geri dönüşsüz olmaları ve yüksek çevrim oranları nedeniyle , sonsuz vida dişli kutuları kullanılır.
Ip67 veya ıp68 koruma sınıfına sahiptir.
Dişli kutusu seçiminde ;
Dişli kutusuna ait veriler ile vana verileri aşağıdaki şekli ile karşılartırılarak tercih edilir.
- Iso 5211 standardına göre tepe flanş ölçüsü (f10-f12 vb),
- Tahrik mili ölçüsü ,
- Basınç altında vana tahrik milindeki tork değerine ,%30 emniyet katsayısı dahil edilmiş çevirme torku belirlenerek ,
- Dişli kutuları seçimi yapılır.
- ISO 5211 STANDARDINDA AKTUATÖR BAĞLANTIYA UYGUN TEPE FLANŞI
- ISO 5211 STANDART BAĞLANTIYA UYGUN FLANŞ VE MİL YUVASI
- POZİSYON AYAR VİDASI ve POZİSYON GÖSTERGESİ MEVCUTTUR.
- ÇEVİRME ORANI:
DİŞLİ KUTUSUNUN 360 ° DE HAREKERİNİ SAĞLAYAN TUR SAYINI BELİRTİR.
DİŞLİ KUTUSUNUN ÜZERİNDE VEYA TEKNİK VERİLERİNDE BU DEĞER TANIMLIDIR.
ÖRNEK: 90° HAREKETE VE 40:1 ÇEVİRME ORANINA SAHİP DİŞLİ KUTUSU İÇİN ;
360/90 =4 (ÇEYREK TUR) 40:4 = 10 TURDA AÇILIR VEYA KAPANIR.
